特長

4chの HDMI 入力と + 1ch の 合成画面 (PGM) の計5チャンネルの映像ソースをリアルタイムでエンコードし、Youtube やニコニコ動画などの RTMP 形式に対応したライブ配信サービスを利用するためのライブ映像配信するエンコーダーとしてお使いいただけます。

1 台で 4 チャンネルに対応

HDMI インターフェイスを 4 チャンネル搭載。オーディオは 2ch の HDMI エンベデッドオーディオか、ステレオアナログライン入力から選択できます。

PGM モードと合わせて 5 種類の映像ソース

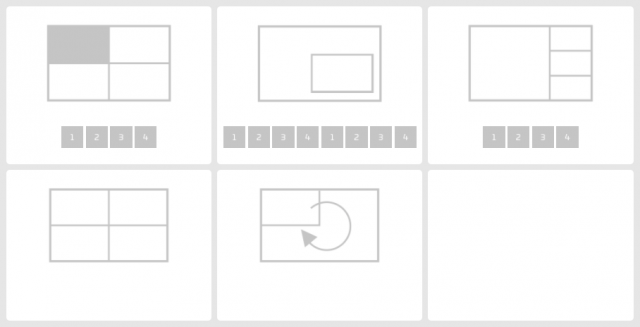

4 チャンネルの映像ソースを使用して、もう１チャンネル「PGM」と呼ばれるマルチモードを搭載。 「フルスクリーン」「クアッドビュー」「ピクチャバイピクチャ」「ピクチャインピクチャ」「ループ」の 5 タイプの映像を利用することができます。

各チャンネル 2 タイプ　合計 10 エンコーダー内蔵

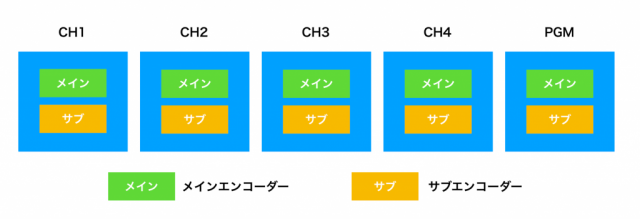

各チャンネルには２つのエンコーダーが用意されており、様々なエンコードパラメーターや配信先を設定することが可能です。 1-4 チャンネルの入力ソースと PGM を合わせると合計 10 個ものエンコーダーが本機には内蔵されています。

パソコン不要　本機のみでの運用可能

パソコン用のモニタと、マウス、キーボードを接続することで、パソコン無しでも本機の全ての設定と運用を行うことが可能です。

IP ストリームの受信と表示にも対応

もう一台の SC6D0 シリーズと組み合わせて使用することで送られてきたストリームを録画したり再配信したりすることが可能です。

録画に対応

前面 USB3.0 コネクタに記録媒体を接続することで、映像を録画することが可能になります。

仕様

対応フレームレート	最大60 / 50フレーム @ 1920x1080p × 5 (4 HDMI + 1 PGMの合計5ch)
エンコードモード	リアルタイムハードウェアエンコード 【ビデオ】 ・H.264/AVC Baseline/Main/High Profile ・最大ビットレート 64Mbps エンコードはプログレッシブのみ対応。インタレースの映像信号はプログレッシブでエンコードされます。（例：60i　→ 30p） 【オーディオ】 ・AAC-LC ・対応ビットレート 32kBpsから384kBps ・サンプリングレート　48KHz 16bit
入力インターフェイス	ビデオ入力 HDMI × 4オーディオ入力 3.5mm Phone ジャック ×4
出力インターフェイス	ビデオ出力（プログレッシブ出力のみ） HDMI（マルチビュー / PGM ）× 1 HDMI(PGM)× 1オーディオ出力 3.5mm Phone ジャック ×1
対応入力解像度	1920×1080 (60p/50p/30p/25p/24p/60i/50i) 1280×720 (60p/50p) 1280×1024 (60p) 1280×960 (60p) 1024×768 (60p) 800×600 (60p) 720×480 (60p/60i) 640×480 (60p) 720×576 (50p/50i)
対応エンコード解像度	最小 160×120から　1920×1080（60p）まで ダウンスケーリング機能内蔵
ネットワークインターフェイス	RJ45 10/100/1000Mbpsイーサネット DCHPクライアント機能内蔵
対応配信プロトコル	HLS(Pull) , RTMP/RTMPS(Publish) RTSP over HTTP/UDP(RTSPエレメンタリストリーム) TS over UDP (Unicast) , TS over RTSP SRT(Caller, Listner)
対応録画フォーマット	MP4/TS/AVI/MOV
その他	チャンネル毎に2種類のエンコードフォーマット チャンネル毎に２箇所への配信 RS-485 × 1 /RS-232C × 1 USB2.0ホスト × 1（キーボード、マウス用） USB3.0 ホスト × 1（録画ストレージ用） 録画、静止画キャプチャ、配信に対応 PGMモード：全画面、４画面分割、ピクチャインピクチャ、ループ
電源	DC入力　12V 2A（ACアダプタより供給）
最大消費電力	約19.5W
