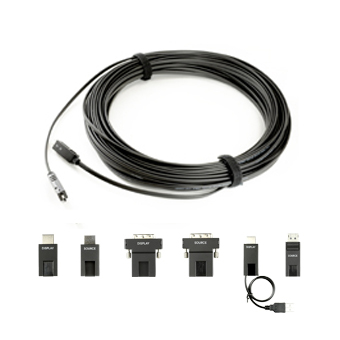

AOD-xxM プラスチック光ファイバ脱着式マルチコネクタケーブル

AOD-xxM
  • AOD-xxM



Introduction

本製品シリーズは、国産プラスチック光ファイバを採用したアクティブケーブルです。接続端子は脱着式を採用し付属コネクタでHDMI(A/D)/DisplayPort/DVI-Dを付け替えることが可能。用途に合わせてそれぞれの端子を自由にカスタマイズできます。また、ディスプレイ側HDMIコネクタにはイコライザー付きタイプも用意。USB給電をすることで信号減衰を防ぐことができる他、市販のジェンダチェンジャを併用することでケーブルのデイジーチェーンを可能にします。※1) 脱着時のコネクタはHDMIタイプD端子となり、最大寸法は12.6㎜と極細仕様となっております。通常のHDMIケーブル等の配管が難しい場所や内径22㎜のCD管/PF管等でも配管しやすい設計となっております。※2)
HDMI及びDisplayPortでは最大4K UHD@60 4:4:4 （最大伝送帯域18Gbps）までの信号を伝送することが可能。HDCPやHDRにも対応します。
DVI-DではフルHD（シングルリンク・最大伝送帯域4.95Gbps）までの信号を伝送することが可能です。
通常のガラス光ファイバケーブルの許容曲げ半径（約15㎜～20㎜※当社調べ）に比べ、GI-POF（POF :Plastic Optical Fiber）を採用した本製品では許容曲げ半径5㎜以下と非常に耐折性に優れています。※3)　ケーブル外皮には難燃性プラスチック素材を採用することで燃えにくい設計となっております。また通常のガラス光ファイバケーブルに比べ、折れの可能性が低く、ガラス光ファイバケーブルで発生しうる破損時のガラス飛散が発生しない為、安全性の面でも優れた性能を発揮します。
また、長距離伝送（最大100m）、超軽量・細径（20m重さ約350g・直径5㎜）、ノイズフリー※4)などの光ファイバの特性も持ち合わせており、軽量化が必要なサーバールーム、ノイズフリーが必要な医療現場、映像制作スタジオ、通常のガラス光ファイバケーブルでは配線が困難な施工現場、FA機器や組込み機器など、長距離ケーブルが採用されるあらゆる場面にてご利用いただけます。

医療現場や、撮影現場、FA機器などで長距離伝送が必要な環境、ホームシアター、デジタルサイネージや振動の多い環境まであらゆるシーンでご利用頂けるプラスチック光ファイバ着脱式マルチコネクタケーブル シリーズです。

特徴

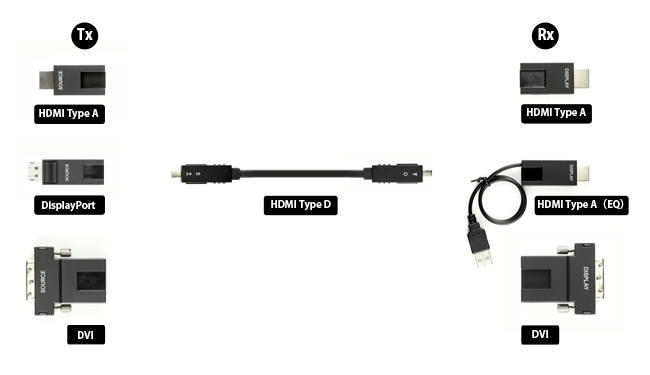

■ 脱着式コネクタ採用！HDMI(A/D)/DisplayPort/DVI-Dを自由に付替可能

接続端子は脱着式を採用し付属コネクタを使用することでHDMI/DisplayPort/DVI-Dの付け替えが可能。用途に合わせてそれぞれの端子を自由にカスタマイズできます。脱着時のコネクタはHDMIタイプD端子となり、最大寸法は12.6㎜と極細で配管しやすい設計となっております。※2)

AOD-xxM 01

■ 脱着式コネクタ採用により配管がしやすい設計

脱着時のコネクタはHDMIタイプD端子となり、最大寸法は12.6㎜と極細仕様となっております。通常ケーブルでは配管が難しい場所や通常のHDMIまたはDVI-Dでは通せない内径22㎜のCD管/PF管等でも配管しやすい設計となっております。

AOD-xxM 02

■ 国産GI-POF(Plastic Optical Fiber)を採用

国産プラスチック光ファイバを採用することで、耐折性・耐屈曲性に優れ、軽量・細径ながら長距離で安定的な大容量高速伝送が可能となっております。

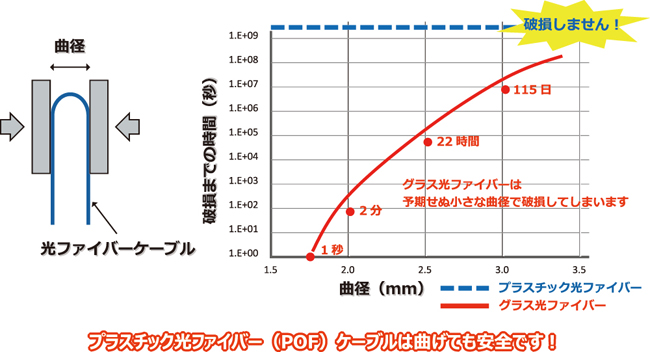

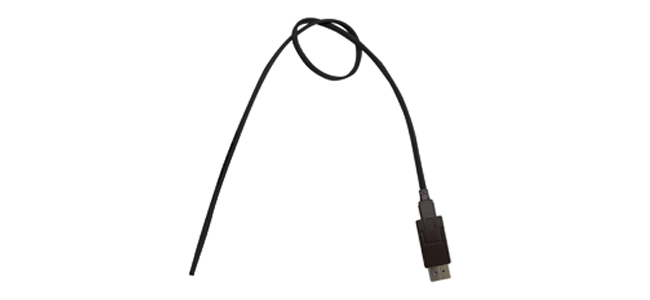

■ 優れた耐折性

通常のガラス光ファイバケーブルの許容曲げ半径（約15㎜～20㎜※当社調べ）に比べ、POFを採用した本製品では許容曲げ半径5㎜以下と非常に耐折性に優れています。※3) ケーブル外皮には難燃性プラスチック素材を採用することで燃えにくい設計となっております。また通常のガラス光ファイバケーブルに比べ、折れの可能性が低く、ガラス光ファイバケーブルで発生しうる破損時のガラス飛散が発生しない為、安全性の面でも優れた性能を発揮します。

AOD-xxM 03

※画像はPOFの特性を示すもので実際の使用環境では推奨致しません。

AOD-xxM 04

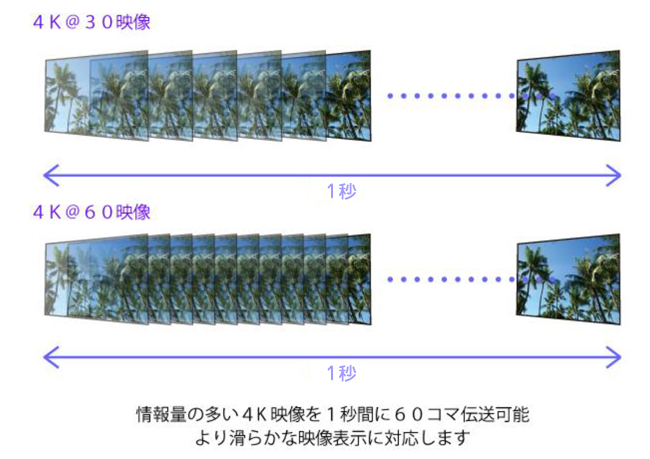

■ 4K UHD@60 4:4:4 8bitの信号を伝送可能・HDRにも対応

最大伝送帯域が21.6Gbpsの為、4K UHD@60 4:4:4 8bitの信号の伝送が可能な他、HDRにも対応しております。

AOD-xxM 05
AOD-xxM 06

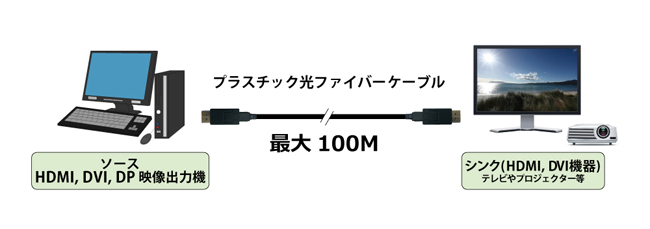

■ 最長100m伝送可能・HDMIデイジーチェーン対応

1本のケーブルで最長100mまで伝送可能。また、ディスプレイ側HDMIコネクタにはイコライザー付きタイプも用意。USB給電をすることで信号減衰を防ぐことができる他、市販のジェンダチェンジャを併用することでケーブルのデイジーチェーンを可能にします。※1)

AOD-xxM 07

■ ケーブル外皮に難燃性素材を採用（プレナムケーブル）

ケーブル外皮素材に難燃性プラスチックを採用しており、UL444　CMPに対応したプレナムケーブルです。

■ 超軽量・超細径

重量は20mでたったの350gとかなり軽くなっており、またケーブル径も直径5㎜（AWG12相当）と細径化されており、持ち運びや取り回しの負担を大幅に低減します。※2)

製品仕様

シリーズ HDMI/DisplayPort/DVI-D対応 プラスチック光ファイバ脱着式マルチコネクタケーブル
製品型番 AOD-xxM （xxはメートル数が入ります）
長さラインナップ(m) 10 / 15 / 20 / 30 / 40 / 50 / 100
コネクター ソース側 HDMI タイプA / DVI-Dシングルリンク / DisplayPort　1.2 / HDMIタイプD（脱着時）
コネクター ディスプレイ側 HDMI タイプA / DVI-Dシングルリンク / HDMIタイプD（脱着時）
コネクター最大幅 39.7mm（DVI-Dコネクタ装着時）
コネクター脱着後最大幅 12.6mm
ケーブルタイプ アクティブ：POF 4、銅線 6
最大伝送速度 18Gbps（DVI使用時4.95Gbps）
HDCP 2.2
HDR 対応
CEC 対応
HEAC 非対応
外部電源 イコライザータイプHDMIコネクタ（ディスプレイ側）のみ必要（USB）
最大消費電力 1.7W
カラー ケーブル：黒　/ コネクタ部: 黒
ケーブル外皮 難燃性プラスチック(プレナムグレード)
ケーブル直径 5mm
ケーブル許容曲げ半径 5mm
ケーブル許容張力 20kgF(200N)
コネクタ部許容張力 20kgF(200N)
ケーブル方向性 あり
最大解像度 4K UHD@60 4:4:4　8bit
DVI-DVI、HDMI-DVI、DP-DVI使用時WUXGA（1920x1200@60）UXGA（1600ｘ1200＠60）
DVI-HDMI使用時　FHD 1080p
動作温度/保存温度 -20℃～70℃ / -20℃～85℃
動作温度/保存温度 5～85% / 5～85%
付属品 ソース側コネクタ各種：HDMI タイプA ※5）/
DVI-Dシングルリンク ※5）/ DisplayPort　1.2
ディスプレイ側コネクタ各種：HDMI タイプA ※5）/
DVI-Dシングルリンク ※5）/ HDMIタイプA（イコライザー）
その他：固定用金属バー / ベルクロテープ

※1) 稀に接続機器から十分な電力を得られず、正常動作しないことがありますので、事前の機器評価を推奨します。
※2) Φ20mm以上での配管通線を推奨します。 配管を通すときは端子部等が露出しないように細心の注意を払ってください。
※3) 数値はケーブルの特性を示すもので、性能を保証するものではありません。
※4) 光ファイバのみノイズフリーです。
※5) 40メートル以上はバッファー付き
※ 外観、および各仕様につきましては予告なく変更する場合がございます。予めご了承ください。
※ 全ての機器との動作を保証するものではありません。
